Descrizione

I misuratori di flusso vengono impiegati in processi di dosaggio continuo con alimentazione a gravità, al fine di ottenere una precisione di pesatura molto elevata.

I misuratori di flusso SITRANS WF hanno una struttura totalmente chiusa al fine evitare perdite di prodotto o imbrattamento, garantendo un ambiente di lavoro più salubre, specie in presenza  di sostanze pericolose. riducendo in tal modo anche le necessità di manutenzione.

La gamma SITRANS WF di Siemens comprende due tipi di misuratori di flusso ad impatto: i misuratori con sensore LVDT (trasformatore differenziale a variazione lineare) e misuratori con cella di carico estensimetrica.

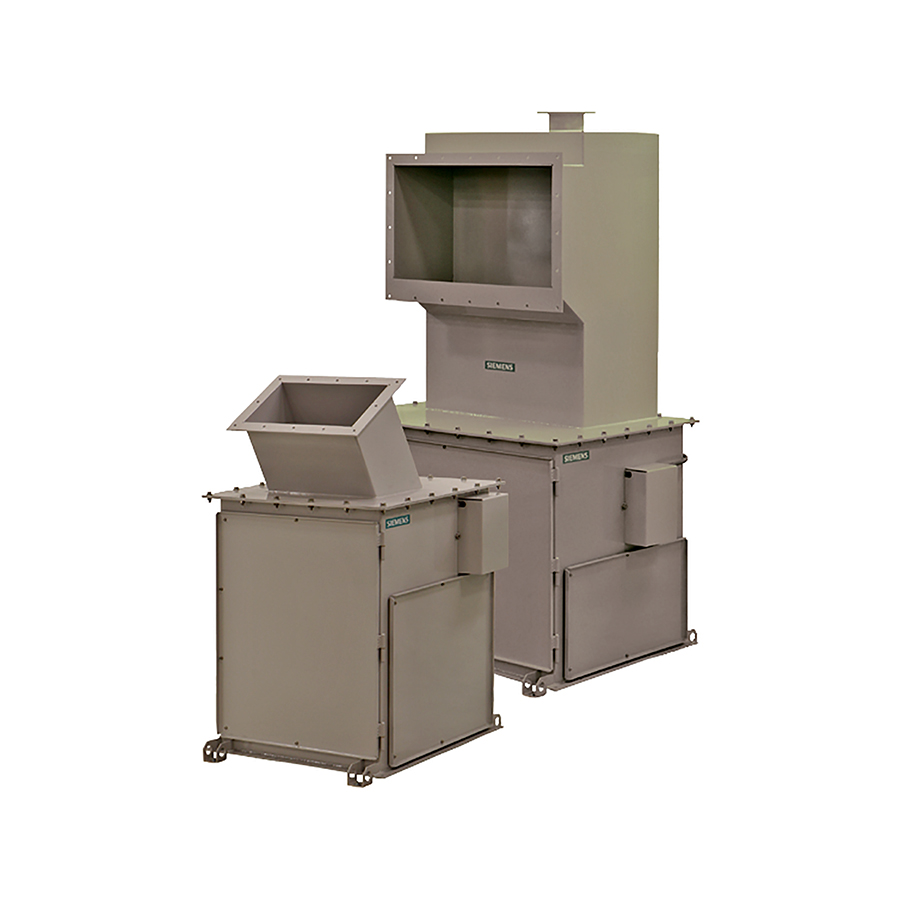

I misuratori di flusso SITRANS WF200 e SITRANS WF250 sono idonei a misurare materiali sfusi con portate medio/grandi, e si prestano a prodotti di varie dimensioni, densità e grado di fluidità  (ad es. polvere fine come il cemento).

Il materiale sfuso passa attraverso il tubo d’ingresso e cade sulla piastra d’urto provocando una deviazione meccanica, quindi prosegue senza incontrare ostacoli.

La forza orizzontale della deviazione viene convertita in segnale elettrico tramite le celle di carico.

L’integratore elabora il segnale, fornendo un’indicazione immediata della portata istantanea e della quantità totalizzata.

Le celle di carico nei misuratori di flusso della serie WF200 sono poste esternamente.

I misuratori di flusso di questa serie sono idonei a sistemi di prealimentazione con portate sino a 900 T/h.

Le applicazioni tipiche di questa serie di misuratori sono:

• Aggregati
• Cereali
• Cemento
• Trattamento minerali

Vantaggi

• Per applicazioni speciali di prealimentazione
• Elemento di rilevamento montato esternamente al processo
• Capacità da 200 a 900 t/h (220 a 990 STPH)
• Rilevamento continuo del flusso di materiali senza arrestare il processo
• Struttura totalmente chiusa, a prova di polvere: per l’uso nelle a rischio di esplosione, e applicazioni con cicli di pulizia periodici
• Requisiti di manutenzione e/o ricalibrazione minimi dopo l’installazione e le prove con il materiale
